Faktiškai naudojant baterijas dažnai reikalinga aukšta įtampa ir didelė srovė, kurioms reikia nuosekliai arba lygiagrečiai prijungti kelias atskiras baterijas (arba abi), mes tai vadiname akumuliatoriumi. 18650 ličio baterijai reikia tam tikro standarto.
1. 18650 baterijų paketo reikšmė serijiniu ir lygiagrečiu
18650 serijos baterija: Kai nuosekliai prijungiamos kelios 18650 ličio baterijos, akumuliatoriaus įtampa yra visa akumuliatoriaus įtampa, tačiau talpa išlieka nepakitusi.

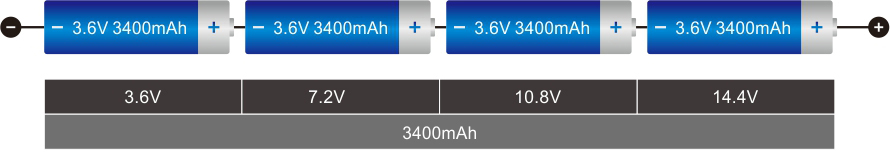

Scheminė 18650-4S ryšio schema
18650 baterija lygiagrečiai: Jei lygiagrečiai prijungsite kelias 18650 ličio baterijas, galėsite gauti daugiau energijos. Lygiagretus ličio baterijos prijungimas išlaiko pastovią įtampą, o talpa padidėja. Bendra talpa yra visų atskirų ličio baterijų bendros talpos suma.

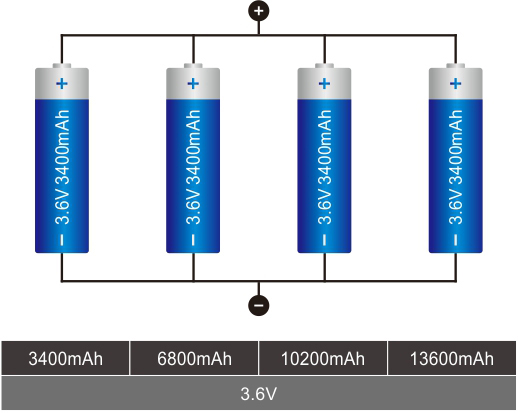

Scheminė 18650-4P ryšio schema
Serijinis ir lygiagretus 18650 baterijos prijungimas: serijinis ir lygiagretus prijungimo būdas yra nuosekliai prijungti kelias ličio baterijas, o po to lygiagrečiai prijungti baterijas. Tai ne tik pagerina išėjimo įtampą, bet ir pajėgumą.

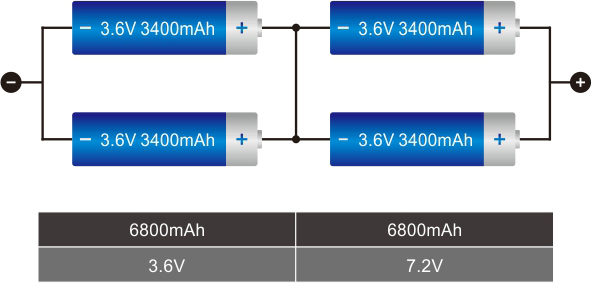

18650-2S2P prijungimo schema
2. Atsargumo priemonės serijiniam ir lygiagrečiam prijungimui prie 18650 ličio baterijos
- Serijinis ir lygiagretus prijungimas ličio baterijos reikia suderinti akumuliatoriaus elementą.
Ličio baterijos atitikimo standartai: įtampa ≤10 mV pasipriešinimas ≤5mΩ talpa ≤20 mA - Baterija su ta pačia įtampa
- Skirtingos baterijos turi skirtingą įtampą. Aukštos įtampos akumuliatorius, prijungtas lygiagrečiai, įkrauna žemos įtampos akumuliatorių, kuris sunaudoja energiją ir gali sukelti nelaimingų atsitikimų.
- Tos pačios talpos akumuliatorius
- Serijiniu būdu prijunkite skirtingos talpos baterijas. Pavyzdžiui, ta pati baterija gali skirtis nuo senėjimo laipsnio. Mažos talpos baterijos pirmiausia visiškai išsikraus, tada padidės vidinė varža. Taip pat turite naudoti tą pačią bateriją, jei jungiatės nuosekliai. Priešingu atveju, nuosekliai prijungus skirtingos talpos baterijas (pavyzdžiui, ta pati baterija gali skirtis senėjimo laipsniu), mažos talpos baterijos pirmiausia visiškai išsikraus, tada padidės vidinė varža.
- Šiuo metu didelės talpos baterijos išsikrauna per vidinę mažos talpos baterijų varžą ir tada įkrauna atvirkščiai. Tokiu būdu labai sumažės apkrovos įtampa, baterija nebegalės dirbti, o didelės talpos baterija prilygsta tik mažos talpos baterijai. Ilgalaikis naudojimas gali sukelti nelaimingų atsitikimų.
3. 18650 ličio baterijų savybės
- Akumuliatoriui reikia didelio nuoseklumo (talpa, vidinė varža, įtampa, iškrovos kreivė, ciklo trukmė).
- Akumuliatoriaus tarnavimo laikas yra trumpesnis nei vieno akumuliatoriaus.
- Skirtingos baterijos turi skirtingą įtampą. Aukštos įtampos akumuliatorius, prijungtas lygiagrečiai, įkrauna žemos įtampos akumuliatorių, kuris sunaudoja energiją ir gali sukelti nelaimingų atsitikimų.
- Jį reikia naudoti ribotomis sąlygomis (įskaitant įkrovimą, iškrovimo srovę, įkrovimo režimą, temperatūrą ir kt.)
- Suformavus ličio baterijų paketą, akumuliatoriaus įtampa ir talpa labai padidės, todėl jį reikia apsaugoti. Taip pat reikia stebėti įkrovimo balansą, temperatūrą, įtampą ir viršsrovę.
- Akumuliatorius turi atitikti projektinius įtampos ir talpos reikalavimus.
